Page 22 - IT 02 - PARTE I

ANEXO D

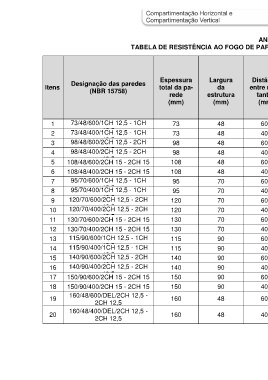

TABELA DE RESISTÊNCIA AO FOGO DE PAREDES EM CHAPAS DE GESSO PARA DRYWALL

Altura Máxima
Resistência ao fogo
Espessura Largura Distância Chapas de Gesso da parede Corta Fogo
Designação das paredes (m)
Itens total da pa- da entre mon-
(NBR 15758)
rede estrutura tantes
(mm) (mm) (mm) Montantes Tipo de chapas
Quantidade Espessura Simples Duplo ST ou RU RF

1 73/48/600/1CH 12,5 - 1CH 73 48 600 2 12,5 2,5 2,9 CF30 CF30
12,5
2 73/48/400/1CH 12,5 - 1CH 73 48 400 2 12,5 2,7 3,25 CF30 CF30
12,5
3 98/48/600/2CH 12,5 - 2CH 98 48 600 4 12,5 2,9 3,5 CF60 CF90
12,5
4 98/48/400/2CH 12,5 - 2CH 98 48 400 4 12,5 3,2 3,8 CF60 CF90
12,5
5 108/48/600/2CH 15 - 2CH 15 108 48 600 4 15 3 3,6 CF90 CF120
6 108/48/400/2CH 15 - 2CH 15 108 48 400 4 15 3,3 3,9 CF90 CF120
7 95/70/600/1CH 12,5 - 1CH 95 70 600 2 12,5 3 3,6 CF30 CF30
12,5
8 95/70/400/1CH 12,5 - 1CH 95 70 400 2 12,5 3,3 4,05 CF30 CF30
12,5
9 120/70/600/2CH 12,5 - 2CH 120 70 600 4 12,5 3,7 4,4 CF60 CF90
12,5
10 120/70/400/2CH 12,5 - 2CH 120 70 400 4 12,5 4,1 4,8 CF60 CF90
12,5
11 130/70/600/2CH 15 - 2CH 15 130 70 600 4 15 3,8 4,5 CF90 CF120
12 130/70/400/2CH 15 - 2CH 15 130 70 400 4 15 4,2 4,9 CF90 CF120
13 115/90/600/1CH 12,5 - 1CH 115 90 600 2 12,5 3,5 4,15 CF30 CF30
12,5
14 115/90/400/1CH 12,5 - 1CH 115 90 400 2 12,5 3,85 4,6 CF30 CF30
12,5
15 140/90/600/2CH 12,5 - 2CH 140 90 600 4 12,5 4,2 5 CF60 CF90
12,5
16 140/90/400/2CH 12,5 - 2CH 140 90 400 4 12,5 4,6 5,5 CF60 CF90
12,5
17 150/90/600/2CH 15 - 2CH 15 150 90 600 4 15 4,3 5,1 CF90 CF120
18 150/90/400/2CH 15 - 2CH 15 150 90 400 4 15 4,7 5,6 CF90 CF120
160/48/600/DEL/2CH 12,5 -
19 160 48 600 4 12,5 4,9 5,8 CF60 CF90
2CH 12,5
160/48/400/DEL/2CH 12,5 -
20 160 48 400 4 12,5 5,5 6,5 CF60 CF90
2CH 12,5

2/18
